La 2D2 5525

Quelques mots sur cette locomotive ...


La
2D2 5525 appartient à la série E 503 à E 527 devenue 5503 à 5527, première série de locomotives de vitesse réalisée par le P-0 à la suite des essais entrepris dès 1925, sur les prototypes E 401, E402, E 501, E502 et E 601. Cette série a été suivie d'une seconde série, pratiquement identique : E 528 à 537.
Livrée au P-0 le
5 mars 1934 et a été retirée du service le 31 décembre 1980. Durant sa carrière, près de 47 ans, elle a parcouru plus de 7 millions de km (7 729 614 km), soit une moyenne journalière de 431 km !


Prévues pour remorquer des rames de 650 tonnes, elles étaient autorisées à une vitesse maximale de 130 km/h, vitesse portée à 140 km/h vers 1950, suite au montage des essieux porteurs sur boites à rouleaux. Les 2D2 5503 à 5537 étaient équipées du freinage électrique par récupération. Ce freinage était largement utilisé, notamment sur la ligne Paris-Toulouse, tant que les sous-stations d'alimentation étaient équipées de commutatrices.

Capture d’écran 2014-11-16 à 19.43.53 - copie

Ces locomotives étaient réputées pour leur douceur de roulement, leur robustesse et leur simplicité. Autre atout, l'équipement électrique, à arbre à cames ayant une commande manuelle de secours, réduisait considérablement les risques de détresse en ligne. Leur transmission mécanique, très largement calculée, a donné à leurs engrenages une longévité exceptionnelle.


Toutes ces raisons ont milité pour la conservation, en état de marche, d'une machine de cette série. C'est la 5525 qui a été choisie. Dans la même série, la 5516 a été sélectionnée pour figurer au Musée de Mulhouse où elle est présentée, l'équipement intérieur visible.
La 2D2 5525 a été acquise par l'association « E 525 » constituée actuellement par le COPEF et la FACS. Elle est gérée par le COPEF et a été classée Monument Historique par arrêté du 17 mars 1990.

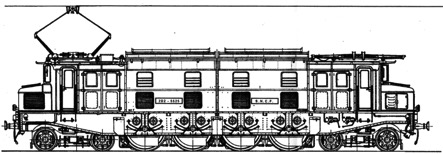

2D2 5525 Diagramme

Caractéristiques principales
*
Longueur hors tampon : 17,78 m
Largeur hors tout : 3,08 m
Hauteur totale (pantographes baissés) : 4,19 m
Empattement total : 14,40 m
Empattement bogies : 2,40 m
Axe en axe essieux moteurs : 2,02 m
Entr'axe pivots de bogies : 11,74 m
Diamètre des roues motrices : 1,75 m
Diamètre des roues porteuses : 0,97 m
Poids total : 141 t
Poids partie mécanique : 89 t
Poids partie électrique : 52 t
Poids agrès : 2 t
Tension nominale : 1 500 V continu
Puissance continue à 1350 V : 2 590 kW
Puissance unihoraire à 1350 V : 2 790 kW
Vitesse maximale : 130, puis 140 km/h
Effort de traction maximal : 20 t
Rayon minimal d'inscription : 80 m


*
Comme toute série de locomotives, cette série a subi des transformations au cours de sa carrière. Les renseignements donnés sont donc généraux, ils correspondent à la fin de sa carrière.
De plus, l’esprit de l'association étant de conserver cette machine "active", un certain nombre de modifications dictées, soit par l'utilisation, soit par la réglementation, ont été exécutées depuis son acquisition par l'association.



NB : Cette locomotive est actuellement en cours de restauration
